壓力測量被認為是一種基本的測量，因?yàn)樗梢杂糜跍y量不同的過程變量，如：壓力、差壓、流量、液位、密度等。下面我們來分享下壓力變送器的典型應用案例，原理簡單實用，希望大家喜歡。
案例一
監控泵的運作情況
相關產品
PT124B-210系列壓力變送器
應用場景
泵是絕大多數工業應用中的必備設備，其正確的運作對于過程效率至關重要。 如果泵的進口壓力或出口壓力不在所設計的約束范圍內，則可能發生嚴重的設備損壞。 此外，故障泵也會導致不必要的維護停機時間，甚至是生產的緊急停運。
應用措施

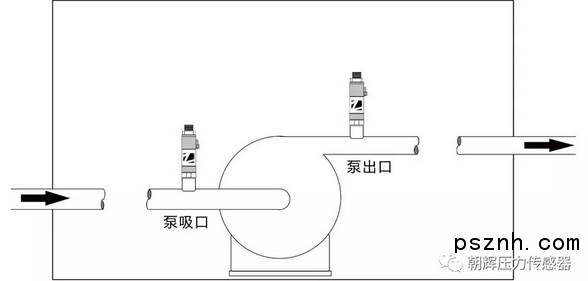

PT124B-210系列壓力變送器可用于監控泵的進口壓力和出口壓力。該系列變送器的測量范圍為0-0.2bar至0-1600bar，非常適合各種尺寸及各種類型的泵。如果壓力超過或低于正常運行條件，壓力變送器的連續輸出可用于觸發報警。此外，通過監控壓力，工廠人員可以使用收集的數據更好地確定和判斷泵性能的變化。
在泵吸入時，如發現有壓力損失的情況，這說明過程介質未到達泵的吸入口。另一方面，如果在泵吸入時能監測到壓力，而泵排出口有壓力損失表明泵已經發生故障。如果任一變送器檢測到壓力損失，則表明泵的相應側上缺少過程介質。類似地，壓力增加表明泵或過程介質存在問題。
從兩個變送器收集的數據可由工廠人員審查，以評估泵的性能，并確定是否需要采取措施來提升泵的效率。
案例二
監測旋風分離器的壓降
相關產品
PT124B-L101智能差壓變送器
應用場景
旋風分離器是用于工業空氣污染的最簡單最便宜的粉塵收集設備，因此在許多工業過程中很常用。在評價旋風分離器的設計和性能時，工程師們通常關注兩個參數:顆粒的收集效率和通過旋風分離器的壓降。對旋風分離器的研究表明，在給定的壓降下，可以預測顆粒的收集效率。
應用措施

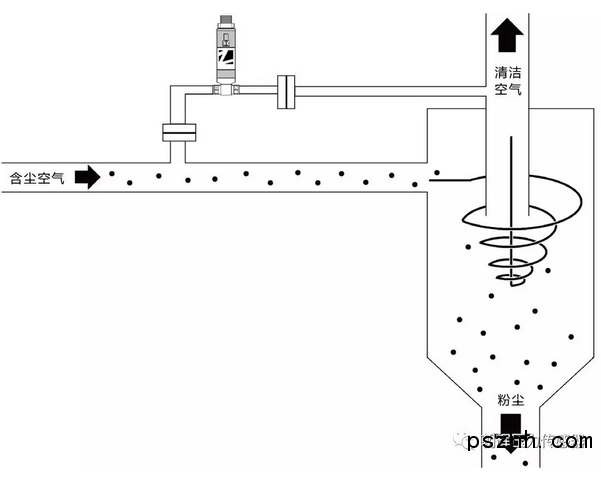

通過使用PT124B-L101智能差壓變送器，在運行的各個階段都可以很容易地測量和監測旋風分離器的壓降。使用從L101收集的壓降數據，用戶可以確定滿足其期望的顆粒收集效率所需的最佳氣旋進入速度，從而降低成本和過程的能量需求。此外，除了監測壓降，如果通過旋風分離器的壓降與正常工作值相差過大，L101的固態開關輸出還可以用于警告操作員。
案例三
測量水位及溫度的波動
相關產品
PT124B-L101智能差壓變送器、WR-207系列溫度變送器
應用場景
火力發電廠希望測量其儲水罐中的液位，但由于安裝限制和空間限制，他們無法使用常規的液位傳感技術：通過使用差壓變送器測量壓力然后使用密度計算液位來間接測量儲水罐中的液位。 但是，水的密度會隨溫度而變化; 當溫度升高時，水的體積膨脹。這會導致水位上升但不會改變施加到壓力傳感器上的壓力。 如果僅使用壓力測量裝置，則系統將缺少正確調整密度計算所需的溫度數據。因此需要溫度補償來準確地確定水位。
應用措施
PT124B-L101智能差壓變送器與WR-207溫度變送器相結合，為工廠人員提供了計算密度和間接測量水位的所有必要信息。使用棒狀的L101差壓變送器，它的體積小，可以安裝在狹窄區域。 兩個變送器都不間斷測地測量溫度和壓力，過程數據被傳送到數字控制系統。溫度變送器數據用于相應地補償液位讀數。 變送器的組合為數字控制系統提供精確計算密度所需的工藝參數，從而能夠精確地確定儲水罐內的水位。
