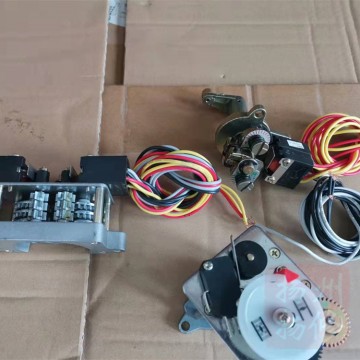

電動執行器 計數器 專用計數器
機電開關型閥門電裝DZZ45 DZZ60 DZZ
調節型電動頭DQW20-WT DQTZ30
引進型西門子F-2SQ3011智能部分回轉
智能型電動執行器F-DQW10 扭矩100NM
揚修電力F-DZW10扭矩100NM智能型執
- 電壓：
- 380V
- 電機：
- 5.5KW
- 電流：
- 14A

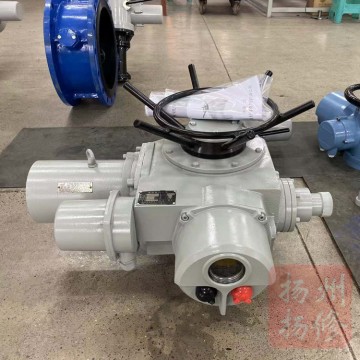

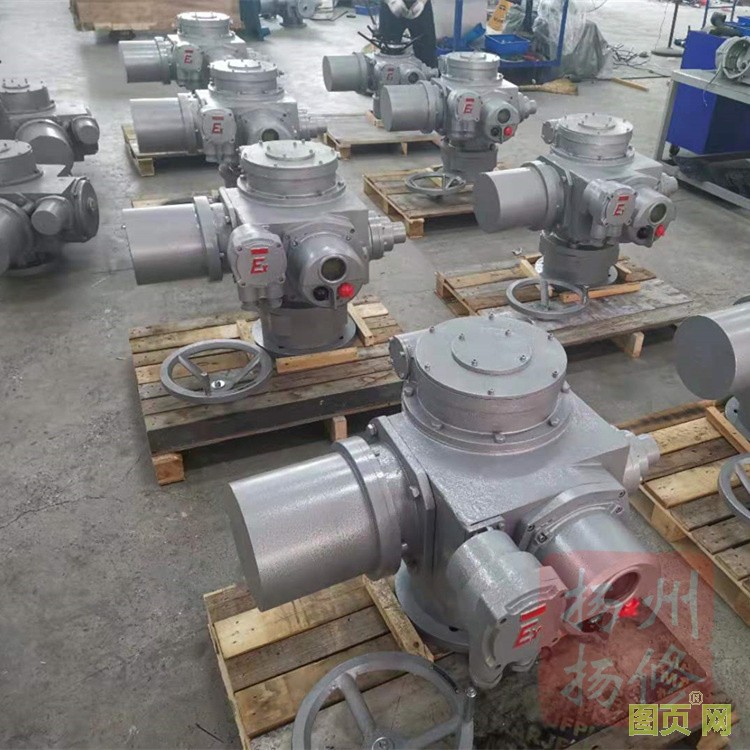

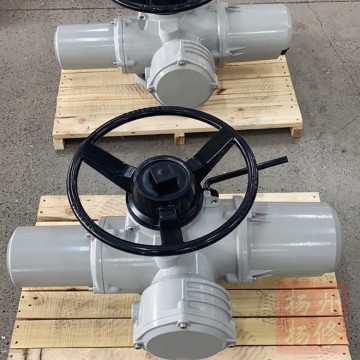

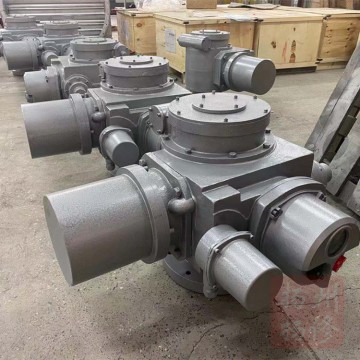

F-DZW系列多回轉電動執行機構，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電動執行機構適用于
閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
本系列電動執行機構具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對
閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
型號主要有：F-DZW10，F(xiàn)-DZW20，F(xiàn)-DZW30，，F(xiàn)-DZW45，F(xiàn)-DZW60，F(xiàn)-DZW90，F(xiàn)-DZW120，F(xiàn)-DZW180，
F-DZW250，F(xiàn)-DZW350，F(xiàn)-DZW500；
主要功能：
F-DZW系列非侵入式智能型電動執行器
1、全中文顯示：執行器視窗采用高清晰LCD數字、全中文及標識符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3、缺相保護：具有電源缺相和輸出缺相保護功能。
4、非侵入式：就地操作器件采用非接觸感應元件，現場調試無需打開罩殼。
5、人機界面：采用高清晰度、高對比度的LCD顯示、內含背景燈、全中文，方便用戶設置與調試。
6、遙控：使用紅外遙控器可對特殊安裝位置的執行器進行調試、操作或參數設置與查詢。
7、準確定位：準確的閥門定位，采用數字傳感器對閥門位置進行準確檢測。
8、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。
遠方控制信號、反饋信號均與內部實現電氣隔離。
9、信號自由組態：最多可輸出6路接點信號工用戶選擇使用，每一路信號可自由定義。
10、自診斷：強大的故障自診斷功能，方便及時處理故障。
11、總線技術：具有Profibus、Modbus和工業以太網等多種總線通訊模塊。
12、遠程診斷：具有在線遠程診斷功能。
技術條件：
揚修電力智能型閥門電動頭F-DZW250；
|
環境溫度 |
－20℃～＋60℃ |
||
|
環境濕度 |
≤95%（＋25℃時） |
||
|
防護等級 |
IP55,IP65（特殊訂貨） |
||
|
轉矩重復精度 |
≤7% |
||
|
位置重復偏差 |
≤5° |
||
|
主要電氣參數 |
|||
|
電 源 |
三相 380V AC±10% 50Hz |
||
|
接插件 |
端子類型 |
24芯 |
6芯 |
|
接 點 |
500VAC/DC 16A |
600VAC/DC 35A |
|
|
導線截面 |
≤2.5mm2 |
≤6mm2 |
|
|
輸入/輸出信號 |
開關量輸入 |
外部/內部電源供電 |
|
|
電壓 24VDC±10% 電流 ≤10mA |
|||
|
脈沖寬度：＞100ms |
|||
|
光電隔離 |
|||
|
開關量輸出 |
輸出方式：無源接點 4路 |
||
|
容量：125VAC/30VDC 5A |
|||
|
位置反饋輸出 |
范圍：4～20mA |
||
|
負載能力：≤750Ω |
|||
|
線性度：≤0.3% |
|||
揚修電力智能型閥門電動頭F-DZW250；
性能參數表
|
型 號 |
公稱 轉矩 （N.m） |
最大 控制轉矩 （N.m） |
最小 控制轉矩（N.m） |
允許通過 閥桿直徑 （mm） |
手動 速比 |
輸出 轉速 （r/min） |
電機 功率 （kW） |
重量 （kg） |
|
F-DZW5A |
50 |
75 |
≤25 |
28 |
1：1 |
18 |
0.12 |
38 |
|
F-DZW10 |
100 |
150 |
≤50 |
24、36 |
0.25 |
54 |
||
|
F-DZW10（I） |
24 |
|||||||
|
F-DZW15 |
150 |
225 |
≤75 |
28 |
0.25 |
|||
|
F-DZW15（I） |
24 |
0.37 |
||||||
|
F-DZW20 |
200 |
300 |
≤100 |
40 |
0.37 0.55 |
59 |
||
|
F-DZW20（I） |
28 |
|||||||
|
F-DZW30 |
300 |
450 |
≤150 |
40 |
24 |
0.55 |
60 |
|
|
F-DZW30（I） |
28 |
|||||||
|
F-DZW45 |
450 |
675 |
≤225 |
48 |
24 |
1.1 |
100 |
|
|
36 |
1.5 |
|||||||
|
F-DZW60 |
600 |
900 |
≤300 |
24 |
1.5 |
103 |
||
|
36 |
2.2 |
|||||||
|
F-DZW90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
128 |
|
|
F-DZW90（I） |
48 |
36 |
3.0 |
|||||
|
F-DZW120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
132 |
|
|
F-DZW120（I） |
48 |
|||||||
|
F-DZW180 |
1800 |
2160 |
≤900 |
70 |
25：1 |
24 |
4.0 |
245 |
|
36 |
5.5 |
|||||||
|
F-DZW250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
250 |
||
|
F-DZW350 |
3500 |
4200 |
≤1750 |
80 |
13：1 |
18 |
7.5 |
450 |
|
F-DZW500 |
5000 |
6000 |
≤2500 |
10 |
460 |
|||
|
F-DZW800 |
8000 |
9600 |
≤4000 |
80 |
90：1 |
12 |
13 |
780 |
|
F-DZW1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
810 |
