5-9V：

100-300V

5-7V：

50-250V

5-8V：

40-150V

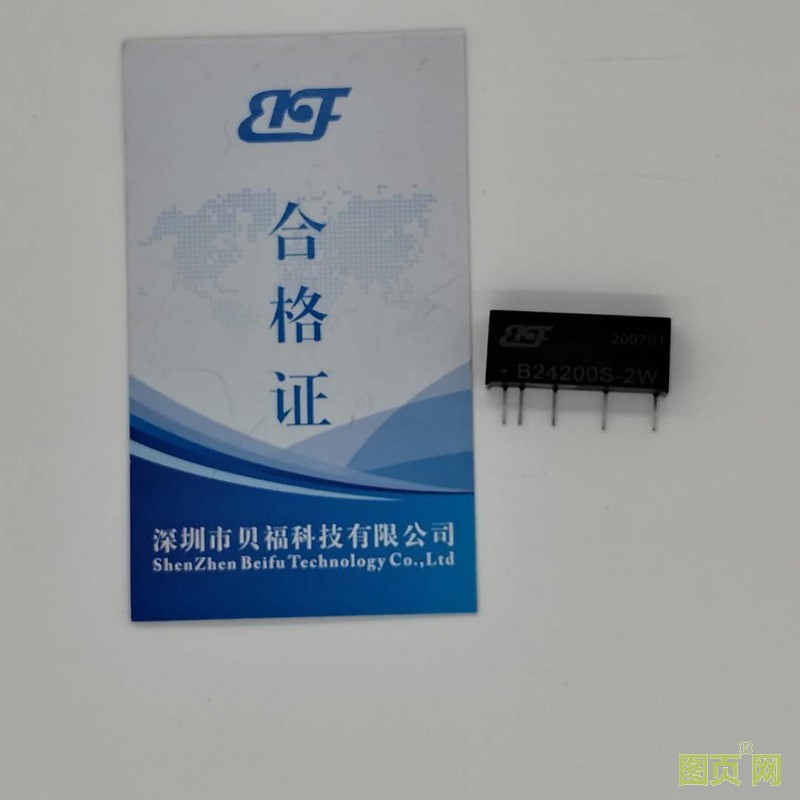

B 系列    BXXXXS-2W       1KV隔離     W2 ～2W       非穩壓高電壓輸出         SIP10腳封裝

輸入電壓

        5, 12, 15, 24 VDC

輸出電壓

        100,110、150、180、200 、300VDC

電氣特性

以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.

輸入特性

電壓范圍                                         +/- 5 %

濾波                                              陶瓷電容

隔離特性

額定電壓                                        1000 VDC

泄漏電流                                       1 mA

電阻                                            10⁹ Ohm

電容                                            60 pF type.

輸出特性

電壓精度                                        +/- 10%.

( 20 MHz BW) 紋波及噪音                           1%, max.

可持續短路時間                                    5秒

線性電壓校準                                    +/- 0,5 % max.,

負載電壓校準                                        +/- 5 % typ., +/- 10 % max.

效率                                            65% to 75 %

開關頻率                                        80 KHz, type.

環境特性

工作溫度(環境)                                   - 40° C to + 85° C

存儲溫度                                          - 55 °C to + 125 °C

降低定額值                                       見溫度特性曲線圖

濕度                                           ≤ 90 %, 非壓縮

冷卻方式                                       自然空冷

體積特性

SIP 封裝尺寸                                   27.4 x 8.8 x 11.0mm

1.08 x 0.35 x 0.43英寸

重量                                              3g~5 g

外殼材料                                       非傳導阻燃黑塑料

產品型號舉例
