產品型號：

UHMQ-F

質保：

一年

品牌：

上海有恒測控

超聲波明渠流量計,可以用來連續監測明渠中污水的流量并累計流量，也可以作為非接觸式液位計使用，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。上海有恒超聲波明渠流量計適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形渠道及涵洞的流量、液位、流速測量。并采用了先進的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量監測系統，根據渠道的寬度和測量精度的要求，采用一線一點法或多線一點法明渠測流的數學模型。流量顯示儀中微處理器根據實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。

產品特點
（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。
（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。
（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。
（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；
（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；
（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。
（9）內置遠程通信模塊，可訂制各種通信協議。

基礎技術參數
（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）
（2）流量精度：5%
（3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）
（4）探頭盲區：0.3--0.5m（與量程而不同）
（5）測距精度：±0.25%F.S（示探頭而定）
（6）顯示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）鍵盤：16位鍵盤操作；
（9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）
（11）工作電壓：AC220V或DC12~24V
（12）功耗：<3W
（13）儀表材質：主機材質ABS、傳感器材質ABS
（14）主機外形尺寸：240mm×184mm×110mm；
（15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
（16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
（17）傳感器線纜：10m屏蔽線纜（可定制任意長度）
（18）工作環境：常溫、常壓
（19）防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）
（20）數據瀏覽：快速查看時、日、月、年流量記錄
（21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）

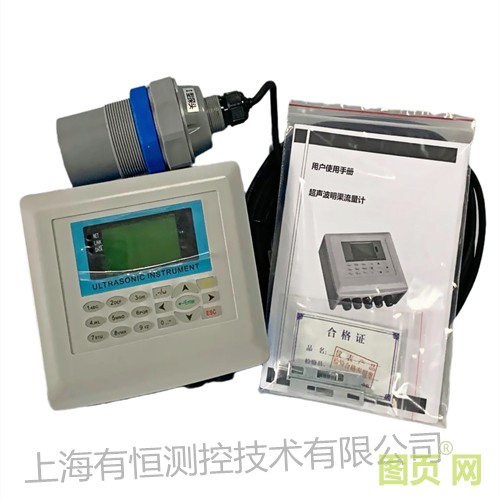

超聲波明渠流量計安裝簡單、操作方便，只需固定好主機、將超聲波傳感器安裝在預先設計好的位置，超聲波傳感器安裝時一定要注意傳感器的盲區（一般為0.3-0.5m），按照接線定義正確連接，輸入安裝高度和槽型幾何參數即可。超聲波明流量計由積算儀主機和超聲波傳感器以及量水堰槽（訂貨時根據工況選配）組成，配有主機固定小板和標準螺釘，安裝前請仔細檢查配件是否齊全。
