傾佳電子專業分銷BASiC基本?碳化硅SiC功率MOSFET,BASiC基本?碳化硅MOSFET模塊，BASiC基本?單管IGBT，BASiC基本?IGBT模塊，BASiC基本?三電平IGBT模塊，BASiC基本?I型三電平IGBT模塊，BASiC基本?T型三電平IGBT模塊，BASiC基本?混合SiC-IGBT單管，BASiC基本?混合SiC-IGBT模塊，單通道隔離驅動芯片BTD5350,雙通道隔離驅動芯片BTD21520,單通道隔離驅動芯片（帶VCE保護）BTD3011,BASiC基本?混合SiC-IGBT三電平模塊應用于光伏逆變器，雙向AC-DC電源，戶用光伏逆變器，戶用光儲一體機，儲能變流器，儲能PCS,雙向LLC電源模塊，儲能PCS-Buck-Boost電路，光儲一體機,PCS雙向變流器，三相維也納PFC電路,三電平LLC直流變換器,移相全橋拓撲等新能源領域。在光伏逆變器、光儲一體機、儲能變流器PCS、OBC車載充電器，熱管理電動壓縮機驅動器，射頻電源，PET電力電子變壓器，氫燃料空壓機驅動，大功率工業電源，工商業儲能變流器，變頻器，變槳伺服驅動輔助電源，高頻逆變焊機，高頻伺服驅動，AI服務器電源，算力電源，數據中心電源，機房UPS等領域與客戶戰略合作，傾佳電子全力支持中國電力電子工業發展！

傾佳電子致力于國產碳化硅（SiC）MOSFET功率器件在電力電子市場的推廣！

傾佳電子專業分銷基本?隔離驅動IC產品主要有BTD21520xx是一款雙通道隔離門極驅動芯片，輸出拉灌峰值電流典型值4A/6A，絕緣電壓高達5000Vrms@SOW14封裝、3000Vrms@SOP16封裝；抗干擾能力強，高達100V/ns；低傳輸延時至45ns；分別提供 3 種管腳配置：BTD21520M提供禁用管腳（DIS）和死區設置（DT）,BTD21520S提供禁用管腳（DIS)， BTD21520E 提供單一PWM輸入；副邊VDD欠壓保護點兩種可選：分別是5.7V和8.2V。主要規格有BTD21520MAWR，BTD21520MBWR，BTD21520SAWR，BTD21520SBWR，BTD21520EAWR，BTD21520EBWR，?BTD21520MAPR，BTD21520MBPR，BTD21520SAPR，BTD21520SBPR，BTD21520EAPR，BTD21520EBPR，BTD5350xx是一款單通道隔離門極驅動IC，輸出峰值電流典型值10A, 絕緣電壓高達5000Vrms@SOW8封裝，3000Vrms@SOP8封裝；抗干擾能力強，高達100V/ns；傳輸延時低至60ns；分別提供 3 種管腳配置：BTD5350M 提供門極米勒鉗位功能，BTD5350S 提供獨立的開通和關斷輸出管腳，BTD5350E 對副邊的正電源配置欠壓保護功能；副邊VCC欠壓保護點兩種可選：分別是8V和11V。主要規格有BTD5350MBPR，BTD5350MCPR，BTD5350MBWR，BTD5350MCWR，BTD5350SBPR，BTD5350SCPR，BTD5350SBWR?，BTD5350SCWR，BTD5350EBPR，BTD5350ECPR，BTD5350EBWR，BTD5350ECWR，BTD3011R是一款單通道智能隔離門極驅動芯片，采用磁隔離技術；絕緣電壓高達5000Vrms@SOW16封裝；輸出峰值電流典型值15A；管腳功能集成功率器件短路保護和短路保護后軟關斷功能，集成原副邊電源欠壓保護；集成副邊電源穩壓器功能，此穩壓器可以根據副邊電源輸入電壓，使驅動管腳自動分配正負壓，適用在給電壓等級1200V以內的IGBT或者碳化硅 MOSFET驅動。BTL2752x 系列是一款雙通道、高速、低邊門極驅動器，輸出側采用軌到軌方式；拉電流與灌電流能力可高達 5A，上升和下降時間低至 7ns 與 6ns；芯片的兩個通道可并聯使用，以增強驅動電流能力；信號輸入腳最大可抗-5V的持續負壓，支持4個標準邏輯選項：BTL27523帶使能雙路反相，BTL27523B不帶使能雙路反相 和 BTL27524帶使能雙路同相，BTL27524B不帶使能雙路同相。主要規格：BTL27523R，BTL27523BR，BTL27524R，BTL27524BR

傾佳電子專業分銷基本?國產車規級碳化硅(SiC)MOSFET，國產車規級AEC-Q101碳化硅(SiC)MOSFET，國產車規級PPAP碳化硅(SiC)MOSFET，全碳化硅MOSFET模塊，Easy封裝全碳化硅MOSFET模塊，62mm封裝全碳化硅MOSFET模塊，Full SiC Module，SiC MOSFET模塊適用于超級充電樁，V2G充電樁，高壓柔性直流輸電智能電網(HVDC)，空調熱泵驅動，機車輔助電源，儲能變流器PCS,光伏逆變器,超高頻逆變焊機，超高頻伺服驅動器，高速電機變頻器等，光伏逆變器專用直流升壓模塊BOOST Module，儲能PCS變流器ANPC三電平碳化硅MOSFET模塊，光儲碳化硅MOSFET。專業分銷基本?SiC碳化硅MOSFET模塊及分立器件，全力支持中國電力電子工業發展！

汽車級全碳化硅功率模塊是BASiC基本?為新能源汽車主逆變器應用需求而研發推出的系列MOSFET功率模塊產品，包括Pcore?6?汽車級HPD模塊、?Pcore?2?汽車級DCM模塊、?Pcore?1?汽車級TPAK模塊、Pcore?2?汽車級ED3模塊等，采用銀燒結技術等BASiC基本?最新的碳化硅 MOSFET 設計生產工藝，綜合性能達到國際先進水平，通過提升動力系統逆變器的轉換效率，進而提高新能源汽車的能源效率和續航里程。主要產品規格有：BMS800R12HWC4_B02，BMS600R12HWC4_B01，BMS950R12HWC4_B02，BMS700R12HWC4_B01，BMS800R12HLWC4_B02，BMS600R12HLWC4_B01，BMS950R12HLWC4_B02，BMS700R12HLWC4_B01，BMF800R12FC4，BMF600R12FC4，BMF950R08FC4，BMF700R08FC4，BMZ200R12TC4，BMZ250R08TC4

傾佳電子專業分銷BASiC基本?碳化硅(SiC)MOSFET專用雙通道隔離驅動芯片BTD25350，原方帶死區時間設置，副方帶米勒鉗位功能，為碳化硅功率器件SiC MOSFET驅動而優化。

BTD25350適用于以下碳化硅功率器件應用場景：

充電樁中后級LLC用SiC MOSFET 方案

光伏儲能BUCK-BOOST中SiC MOSFET方案

高頻APF，用兩電平的三相全橋SiC MOSFET方案

空調壓縮機三相全橋SiC MOSFET方案

OBC后級LLC中的SIC MOSFET方案

服務器交流側圖騰柱PFC高頻臂GaN或者SiC方案

基本?再度亮相全球功率半導體展會——PCIM Europe 2023，在德國紐倫堡正式發布第二代碳化硅MOSFET新品。新一代產品性能大幅提升，產品類型進一步豐富，助力新能源汽車、直流快充、光伏儲能、工業電源、通信電源等行業實現更為出色的能源效率和應用可靠性。

傾佳電子專業分銷的BASiC基本?第二代SiC碳化硅MOSFET兩大主要特色：

1.出類拔萃的可靠性：相對競品較為充足的設計余量來確保大規模制造時的器件可靠性。

BASiC基本?第二代SiC碳化硅MOSFET 1200V系列擊穿電壓BV值實測在1700V左右，高于市面主流競品，擊穿電壓BV設計余量可以抵御碳化硅襯底外延材料及晶圓流片制程的擺動，能夠確保大批量制造時的器件可靠性，這是BASiC基本?第二代SiC碳化硅MOSFET最關鍵的品質.

2.可圈可點的器件性能：同規格較小的Crss帶來出色的開關性能。

BASiC基本?第二代SiC碳化硅MOSFET反向傳輸電容Crss 在市面主流競品中是比較小的，帶來關斷損耗Eoff也是市面主流產品中非常出色的，優于部分海外競品，特別適用于LLC應用，典型應用如充電樁電源模塊后級DC-DC應用。

Ciss：輸入電容（Ciss＝Cgd＋Cgs） ?柵極-漏極和柵極-源極電容之和：它影響延遲時間；Ciss越大，延遲時間越長。BASiC基本?第二代SiC碳化硅MOSFET 優于主流競品。

Crss：反向傳輸電容（Crss＝Cgd） ?柵極-漏極電容：Crss越小，漏極電流上升特性越好，這有利于MOSFET的損耗，在開關過程中對切換時間起決定作用，高速驅動需要低Crss。

Coss：輸出電容（Coss＝Cgd＋Cds）?柵極-漏極和漏極-源極電容之和：它影響關斷特性和輕載時的損耗。如果Coss較大，關斷dv／dt減小，這有利于噪聲。但輕載時的損耗增加。

傾佳電子專業分銷的基本?B2M第二代碳化硅MOSFET器件主要特色：

? 比導通電阻降低40%左右

? Qg降低了60%左右

? 開關損耗降低了約30%

? 降低Coss參數，更適合軟開關

? 降低Crss，及提高Ciss/Crss比值,降低器件在串擾行為下誤導通風險

? 最大工作結溫175℃? HTRB、 HTGB+、 HTGB-可靠性按結溫Tj=175℃通過測試

? 優化柵氧工藝，提高可靠性

? 高可靠性鈍化工藝

? 優化終端環設計，降低高溫漏電流

? AEC-Q101

碳化硅MOSFET具有優秀的高頻、高壓、高溫性能，是目前電力電子領域最受關注的寬禁帶功率半導體器件。在電力電子系統中應用碳化硅MOSFET器件替代傳統硅IGBT器件，可提高功率回路開關頻率，提升系統效率及功率密度，降低系統綜合成本。適用于高性能變換器電路與數字化先進控制、高效率 DC/DC 拓撲與控制，雙向 AC/DC、電動汽車車載充電機（OBC）/雙向OBC、車載電源、集成化 OBC ，雙向 DC/DC、多端口 DC/DC 拓撲與控制，直流配網的電力電子變換器。SiC MOSFET越來越多地用于高壓電源轉換器，因為它們可以滿足這些應用對尺寸、重量和/或效率的嚴格要求.

碳化硅 (SiC) MOSFET功率半導體技術代表了電力電子領域的根本性變革。SiC MOSFET 的價格比 Si MOSFET 或 Si IGBT 貴。然而，在評估碳化硅 (SiC) MOSFET提供的整體電力電子系統價值時，需要考慮整個電力電子系統和節能潛力。需要仔細考慮以下電力電子系統節省： 第一降低無源元件成本，無源功率元件的成本在總體BOM成本中占主導地位。提高開關頻率提供了一種減小這些器件的尺寸和成本的方法。 第二降低散熱要求，使用碳化硅 (SiC) MOSFET可顯著降低散熱器溫度高達 50%，從而縮小散熱器尺寸和/或消除風扇，從而降低設備生命周期內的能源成本。 通常的誘惑是在計算價值主張時僅考慮系統的組件和制造成本。在考慮碳化硅 (SiC) MOSFET的在電力電子系統里的價值時，考慮節能非常重要。在電力電子設備的整個生命周期內節省能源成本是碳化硅 (SiC) MOSFET價值主張的一個重要部分。

傾佳電子專業分銷的基本?第二代碳化硅MOSFET系列新品基于6英寸晶圓平臺進行開發，比上一代產品在比導通電阻、開關損耗以及可靠性等方面表現更為出色。在原有TO-247-3、TO-247-4封裝的產品基礎上，基本?還推出了帶有輔助源極的TO-247-4-PLUS、TO-263-7及SOT-227封裝的碳化硅MOSFET器件，以更好地滿足客戶需求。

基本?第二代碳化硅MOSFET亮點

更低比導通電阻：第二代碳化硅MOSFET通過綜合優化芯片設計方案，比導通電阻降低約40%，產品性能顯著提升。

更低器件開關損耗：第二代碳化硅MOSFET器件Qg降低了約60%，開關損耗降低了約30%。反向傳輸電容Crss降低，提高器件的抗干擾能力，降低器件在串擾行為下誤導通的風險。

更高可靠性：第二代碳化硅MOSFET通過更高標準的HTGB、HTRB和H3TRB可靠性考核，產品可靠性表現出色。

更高工作結溫：第二代碳化硅MOSFET工作結溫達到175°C，提高器件高溫工作能力。

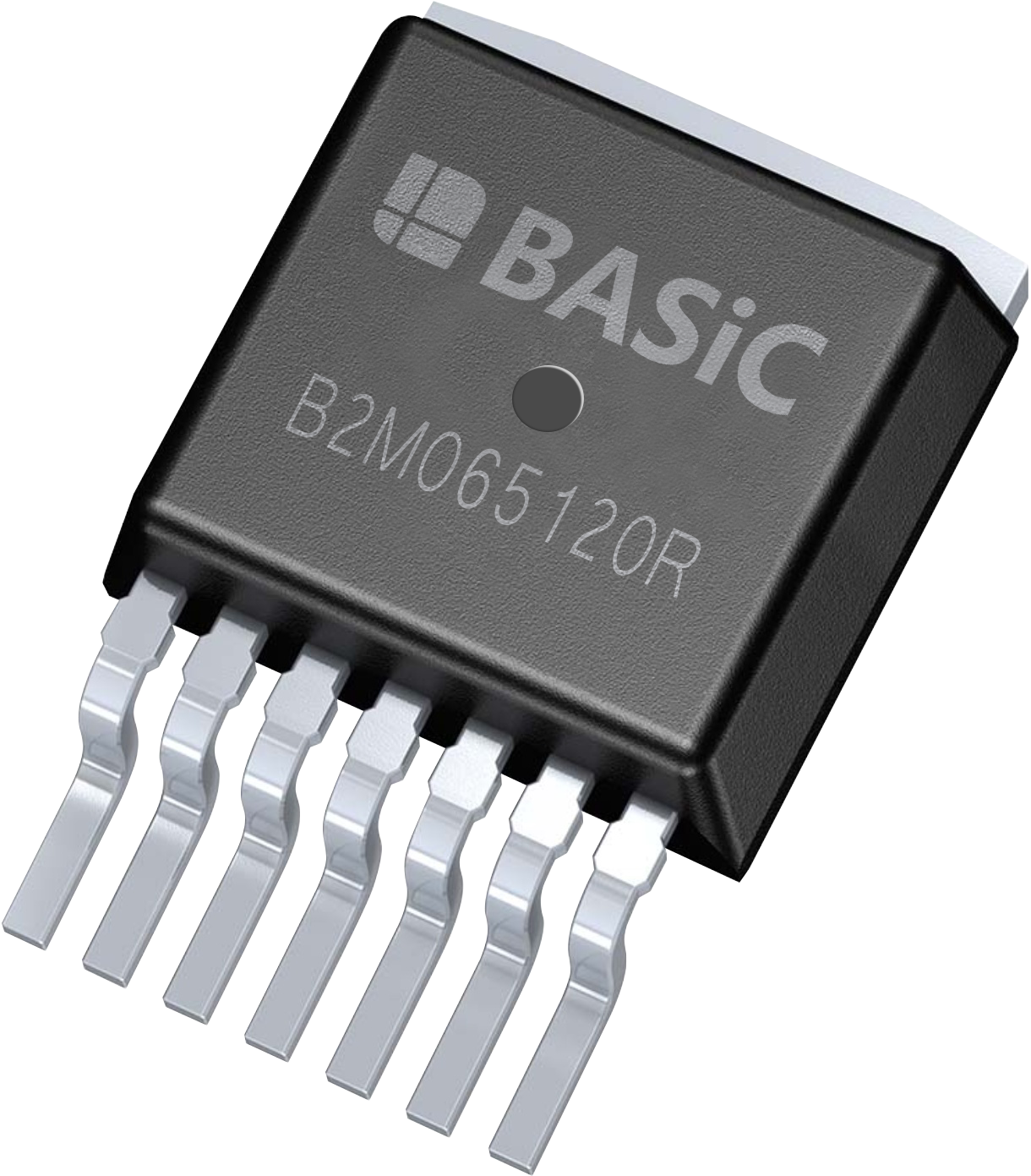

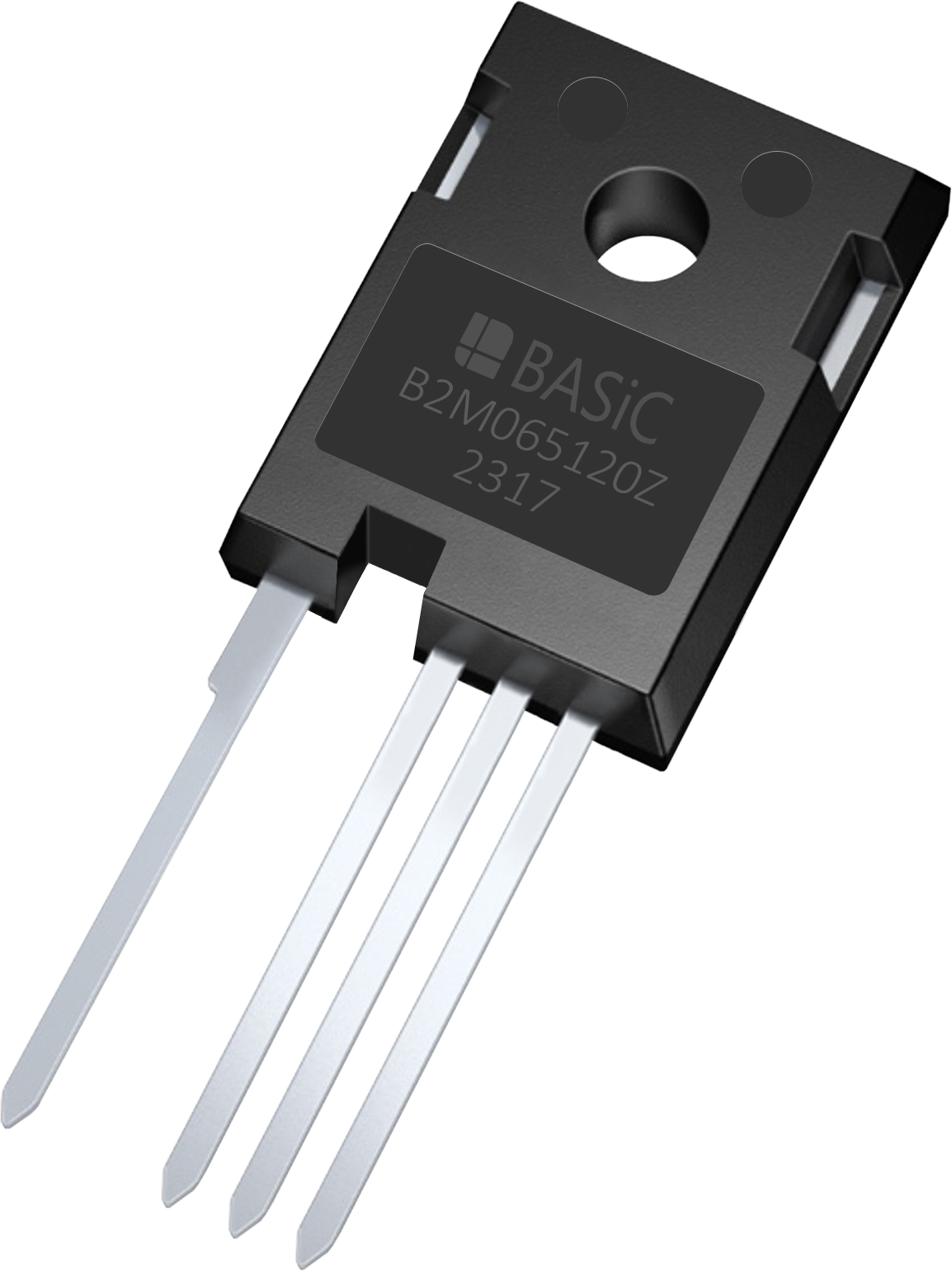

傾佳電子專業分銷的基本?第二代碳化硅SiC MOSFET主要有B2M160120H，B2M160120Z，B2M160120R，B2M080120H,B2M080120Z，B2M80120R，B2M018120H，B2M018120Z，B2M020120Y，B2M065120H，B2M065120Z，B2M065120R，B2M040120H，B2M040120Z，B2M040120R，B2M032120Y，B2M018120Z。適用大功率電力電子裝置的SiC MOSFET模塊，半橋SiC MOSFET模塊，ANPC三電平碳化硅MOSFET模塊，T型三電平模塊，MPPT BOOST SiC MOSFET模塊。

B2M032120Y國產替代英飛凌IMZA120R030M1H，安森美NTH4L030N120M3S以及C3M0032120K。

B2M040120Z國產替代英飛凌IMZA120R040M1H，安森美NTH4L040N120M3S，NTH4L040N120SC1以及C3M0040120K，意法SCT040W120G3-4AG。

B2M020120Y國產替代英飛凌IMZA120R020M1H，安森美NTH4L020N120SC1，NTH4L022N120M3S以及C3M0021120K，意法SCT015W120G3-4AG。

B2M1000170R國產代替英飛凌IMBF170R1K0M1，安森美NTBG1000N170M1以及C2M1000170J。

B2M065120H國產代替安森美NTHL070N120M3S。

B2M065120Z國產代替英飛凌IMZ120R060M1H，安森美NVH4L070N120M3S，C3M0075120K-A，意法SCT070W120G3-4AG。

碳化硅 (SiC) MOSFET出色的材料特性使得能夠設計快速開關單極型器件，替代升級雙極型 IGBT  （絕緣柵雙極晶體管）開關。碳化硅 (SiC) MOSFET替代IGBT可以得到更高的效率、更高的開關頻率、更少的散熱和節省空間——這些好處反過來也降低了總體系統成本。SiC-MOSFET的Vd-Id特性的導通電阻特性呈線性變化，在低電流時SiC-MOSFET比IGBT具有優勢。

與IGBT相比，SiC-MOSFET的開關損耗可以大幅降低。采用硅 IGBT 的電力電子裝置有時不得不使用三電平拓撲來優化效率。當改用碳化硅 (SiC) MOSFET時，可以使用簡單的兩級拓撲。因此所需的功率元件數量實際上減少了一半。這不僅可以降低成本，還可以減少可能發生故障的組件數量。SiC MOSFET 不斷改進，并越來越多地加速替代以 Si IGBT 為主的應用。 SiC MOSFET 幾乎可用于目前使用 Si IGBT 的任何需要更高效率和更高工作頻率的應用。這些應用范圍廣泛，從太陽能和風能逆變器和電機驅動到感應加熱系統和高壓 DC/DC 轉換器。

隨著自動化制造、電動汽車、先進建筑系統和智能電器等行業的發展，對增強這些機電設備的控制、效率和功能的需求也在增長。碳化硅 MOSFET (SiC MOSFET) 的突破重新定義了歷史上使用硅 IGBT (Si IGBT) 進行功率逆變的電動機的功能。這項創新擴展了幾乎每個行業的電機驅動應用的能力。Si IGBT 因其高電流處理能力、快速開關速度和低成本而歷來用于直流至交流電機驅動應用。最重要的是，Si IGBT 具有高額定電壓、低電壓降、低電導損耗和熱阻抗，使其成為制造系統等高功率電機驅動應用的明顯選擇。然而，Si IGBT 的一個顯著缺點是它們非常容易受到熱失控的影響。當器件溫度不受控制地升高時，就會發生熱失控，導致器件發生故障并最終失效。在高電流、電壓和工作條件常見的電機驅動應用中，例如電動汽車或制造業，熱失控可能是一個重大的設計風險。

電力電子轉換器提高開關頻率一直是研發索所追求的方向，因為相關組件（特別是磁性元件）可以更小，從而產生小型化優勢并節省成本。然而，所有器件的開關損耗都與頻率成正比。IGBT 由于“拖尾電流”以及較高的門極電容的充電/放電造成的功率損耗，IGBT 很少在 20KHz 以上運行。SiC MOSFET在更快的開關速度和更低的功率損耗方面提供了巨大的優勢。IGBT 經過多年的高度改進，使得實現性能顯著改進變得越來越具有挑戰性。例如，很難降低總體功率損耗，因為在傳統的 IGBT 設計中，降低傳導損耗通常會導致開關損耗增加。

作為應對這一設計挑戰的解決方案，SiC MOSFET 具有更強的抗熱失控能力。碳化硅 的導熱性更好，可以實現更好的設備級散熱和穩定的工作溫度。SiC MOSFET 更適合較溫暖的環境條件空間，例如汽車和工業應用。此外，鑒于其導熱性，SiC MOSFET 可以消除對額外冷卻系統的需求，從而有可能減小總體系統尺寸并降低系統成本。

由于 SiC MOSFET 的工作開關頻率比 Si IGBT 高得多，因此它們非常適合需要精確電機控制的應用。高開關頻率在自動化制造中至關重要，高精度伺服電機用于工具臂控制、精密焊接和精確物體放置。此外，與 Si IGBT 電機驅動器系統相比，SiC MOSFET 的一個顯著優勢是它們能夠嵌入電機組件中，電機控制器和逆變器嵌入與電機相同的外殼內。使用SiC MOSFET 作為變頻器或者伺服驅動功率開關器件的另一個優點是，由于 MOSFET 的線性損耗與負載電流的關系，它可以在所有功率級別保持效率曲線“平坦”。SiC MOSFET變頻伺服驅動器的柵極電阻的選擇是為了首先避免使用外部輸出濾波器，以保護電機免受高 dv/dt 的影響（只有電機電纜長度才會衰減 dv/dt）。 SiC MOSFET變頻伺服驅動器相較于IGBT變頻伺服驅動器在高開關頻率下的巨大效率優越性.

盡管 SiC MOSFET 本身成本較高，但某些應用可能會看到整個電機驅動器系統的價格下降（通過減少布線、無源元件、熱管理等），并且與 Si IGBT 系統相比總體上可能更便宜。這種成本節省可能需要在兩個應用系統之間進行復雜的設計和成本研究分析，但可能會提高效率并節省成本。基于 SiC 的逆變器使電壓高達 800 V 的電氣系統能夠顯著延長電動汽車續航里程并將充電時間縮短一半。

LLC，移相全橋等應用實現ZVS主要和Coss、關斷速度和體二極管壓降等參數有關。Coss決定所需諧振電感儲能的大小，值越大越難實現ZVS；更快的關斷速度可以減少對儲能電感能量的消耗，影響體二極管的續流維持時間或者開關兩端電壓能達到的最低值；因為續流期間的主要損耗為體二極管的導通損耗.在這些參數方面，B2M第二代碳化硅MOSFET跟競品比，B2M第二代碳化硅MOSFET的Coss更小，需要的死區時間初始電流小；B2M第二代碳化硅MOSFET抗側向電流觸發寄生BJT的能力會強一些。B2M第二代碳化硅MOSFET體二極管的Vf和trr 比競品有較多優勢，能減少LLC里面Q2的硬關斷的風險。綜合來看，比起競品，LLC，移相全橋應用中B2M第二代碳化硅MOSFET表現會更好.
